Le U 27 au 1/32 ème en 1992

Améliorations et perfectionnements

 Par le contact avec d'autres sous mariniers et l'apport par ceux-ci de documents.

           - Fabrication du canon de 88 mm

           - Fabrication du canon de 20 mm

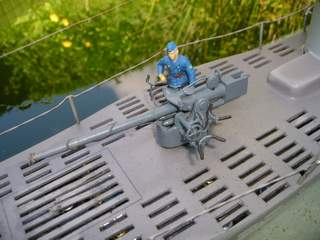

Le canon de 88 mm

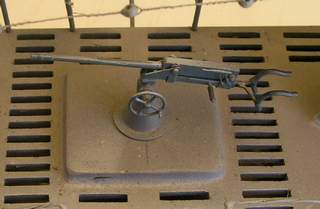

Le canon de 20 mm

La propulsion

    1 batterie de 12 volts 6,8 Ah (compresseur + moteurs)

    2 moteurs avec réduction 1/6

    2 cardans de liaison réducteur arbres d'hélices

    2 variateurs de vitesse 1 par hélice

L'étanchéité des tubes d'étambot

Comme le plan le montre il y a un espace important entre l'arbre de diamètre 6 mm et l'intérieur du tube d'étambot,c'est dans cet espace que j'introduis de la graisse à l'aide d'une seringue par le trou taraudé prévu.

NOTA: En 10 ans je n'ai pas eu à remettre de la graisse, le système est parfaitement étanche et résiste même à la pressurisation

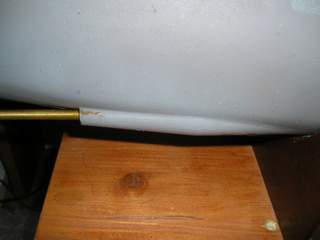

Le tube d'étambot

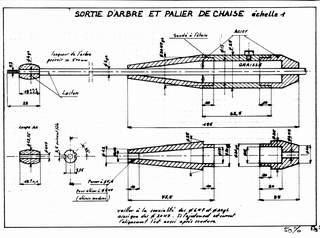

Plan du tube d'étambot
