Le U 27 au 1/32 ème en 1992

Quelque photos des moteurs, compresseur, variateurs du  sous marin au 1/32ème

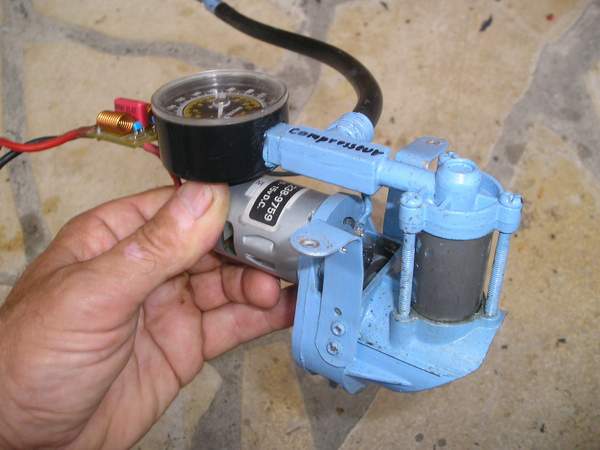

LE COMPRESSEUR

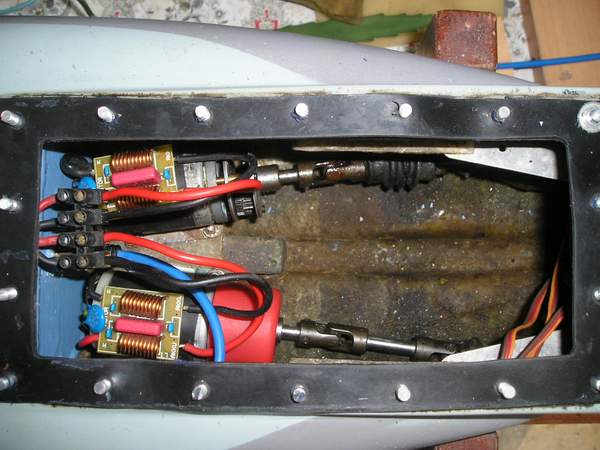

LES MOTEURS ET CARDANS

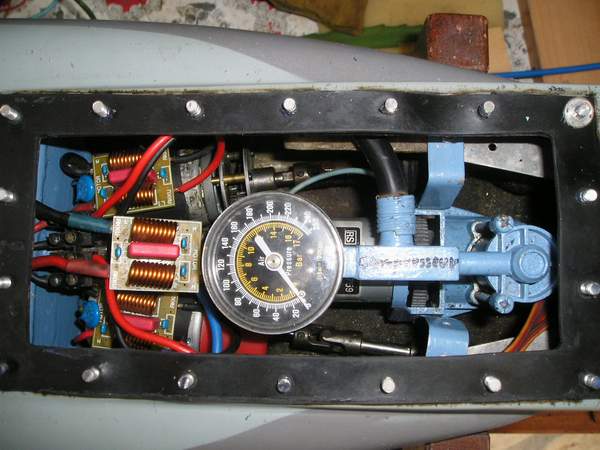

MOTEURS ET COMPRESSEUR

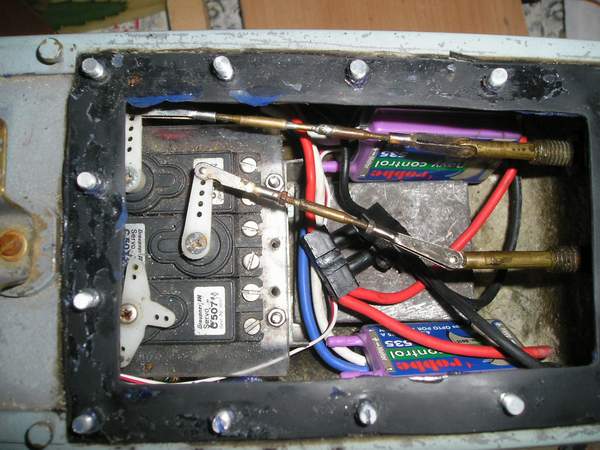

LES VARIATEURS ET SERVOS DIRECTION, PROFONDEUR, BALLAST

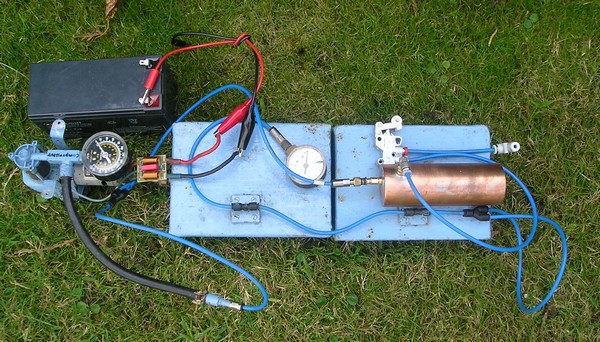

                               SYSTEME COMPLET DE MON COMPRESSEUR EMBARQUE, ET DE LA SECURITE 2 mètres

                        Le compresseur met sous pression les deux réservoirs bleus ainsi que le petit réservoir en cuivre,

                        valve anti retour sur les deux réservoirs. Le réservoir bleu est fabriqué à partir d'un gros tube

                       en acier scié dans le sens de la longueur sur lequel j'ai soudé à l'arc deux couvercles.

                       Le distributeur pneumatique envoie l'air dans les deux ballasts si la membrane en néoprène l'actionne,

                      c'est la sécurité deux mètres. (c'est seulement l'air du réservoir cuivre qui chasse)

                     A droite en bas , le Y en boucle pour des essais d'étanchéité distribue l'air du réservoir bleu

                     dans mon système de chasse aux ballast et dans mon système de chasse des torpilles.

Petits films pour visualiser la navigation du U27 au 1/32ème par temps calme
