LES NAGEOIRES
la sortie des nageoires avant est située dans le plastron (c'est à dire la partie inférieure de
la carapace) . La sortie doit être étanche et souple ,c'est pourquoi j'utilise des soufflets à cardan.

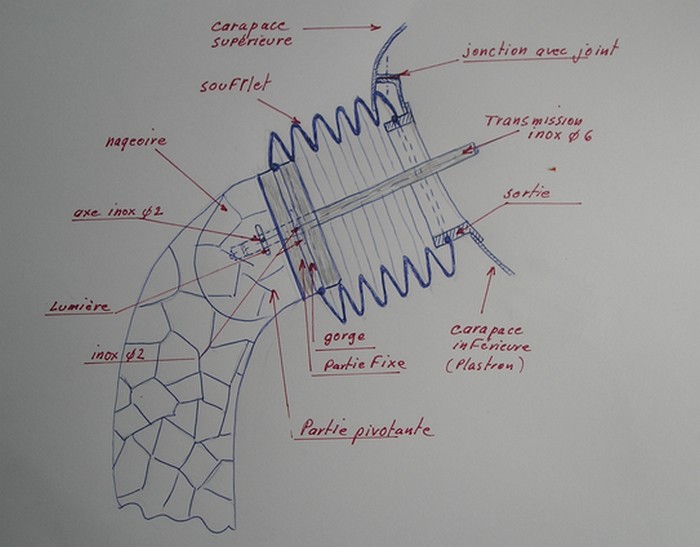

Croquis de l'articulation nageoire
La partie pivotante pivotera sur environ 1/4 de tour ,c'est la lumière
qui limitera la course et les essais.
Aujourd'hui j'attaque la partie fixe
La partie fixe est coulée dans un moule ( voir photo) ,l'axe de transmission
est immobilisé par deux axes en stub de 2mm en inclusion.

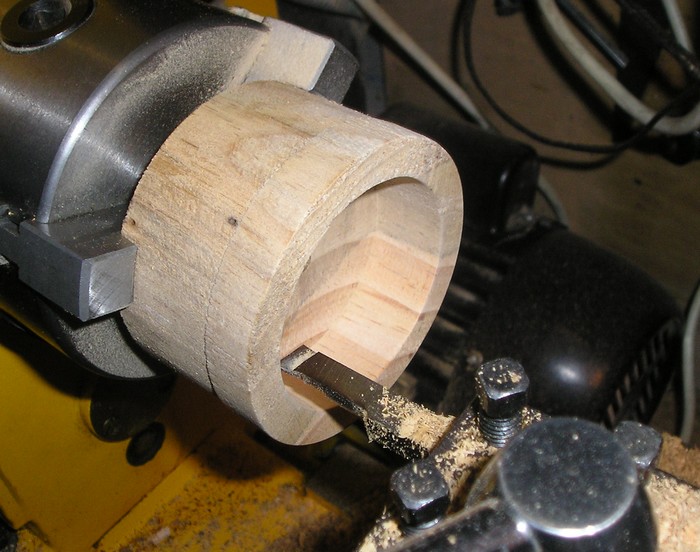

Usinage du moule de la partie fixe

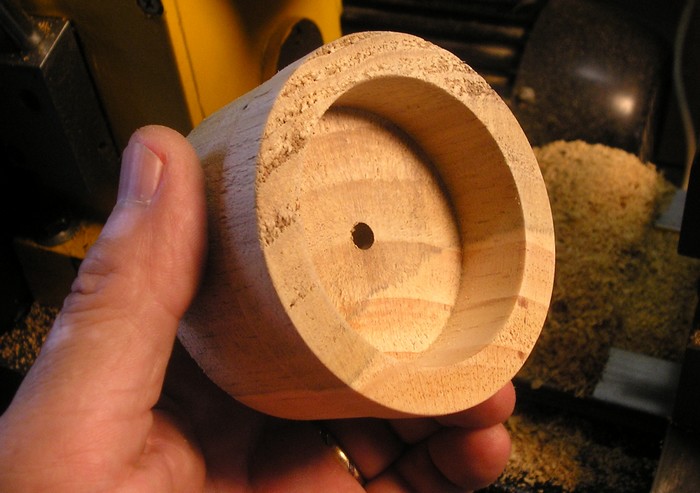

Moule fini

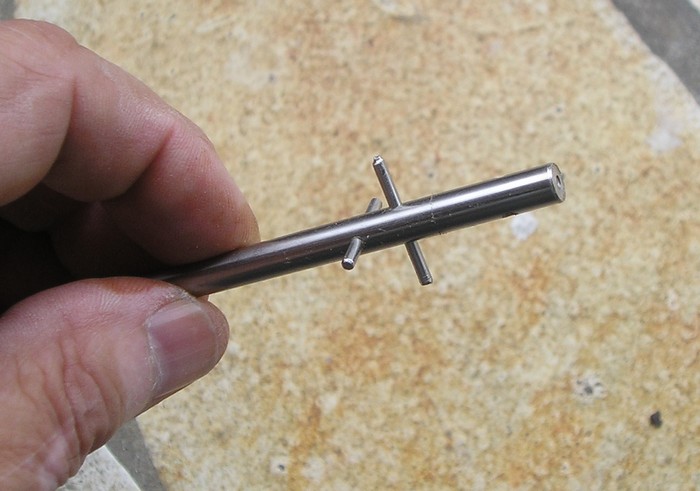

Axe nageoire

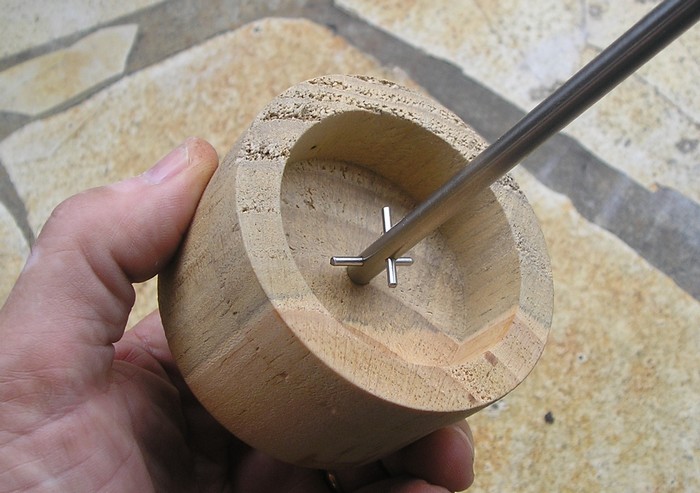

Axe nageoire dans moule

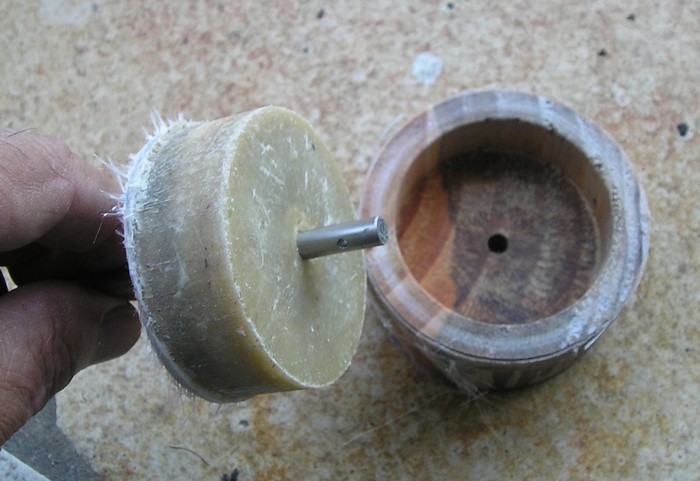

Démoulage partie fixe nageoire et son axe

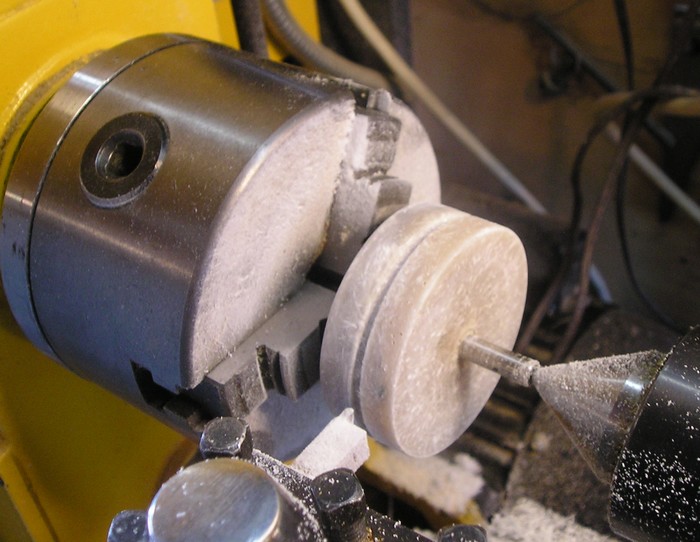

Usinage gorge pour le soufflet

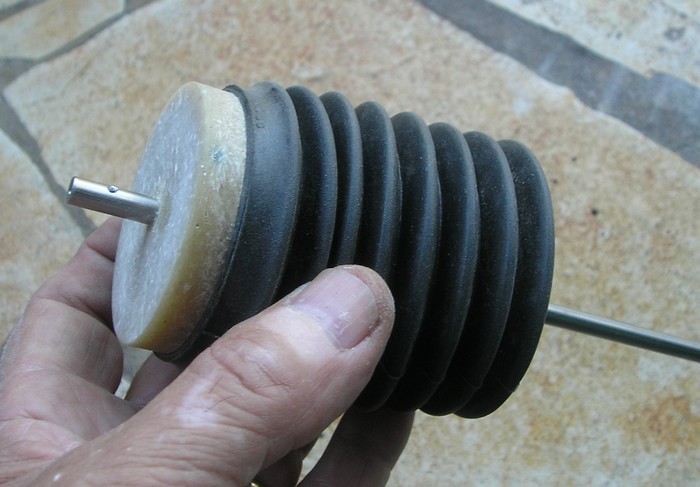

Soufflet monté
| La sortie des nageoires et de la tête se font par des manchons en stratifié fixés par de la fibre de |
| verre et de la résine dans le plastron, pour fabriquer ces manchons ( ci dessous le plan), |
| j'ai usiné un mandrin en bois que j'ai ciré et fait un petit montage (comme dit Guy). |
| Ce montage me servira à enrouler la fibre de verre et la résine sur le mandrin. |
|
Après catalyse je reprends le mandrin sur le tour et usine les trois sorties nécessaires. |
|

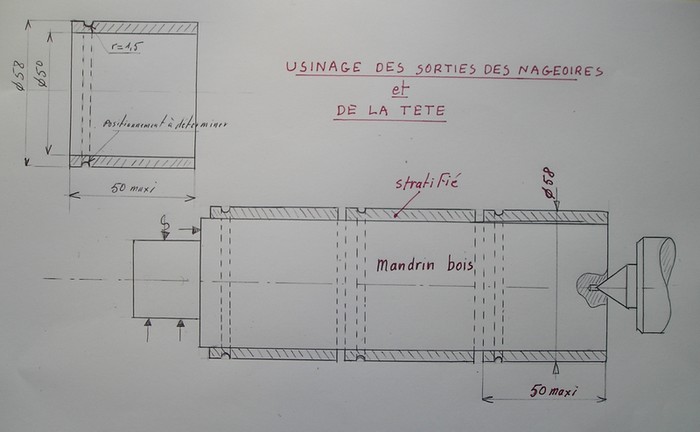

Plan du manchon |
|
|
|

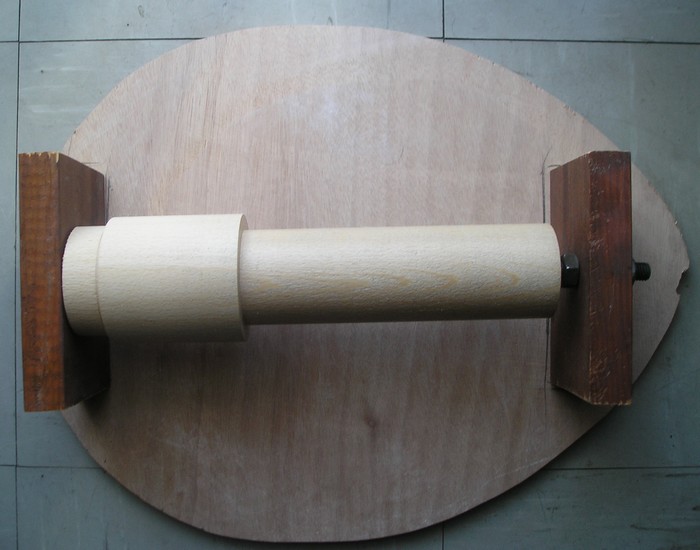

Outillage |
|
|

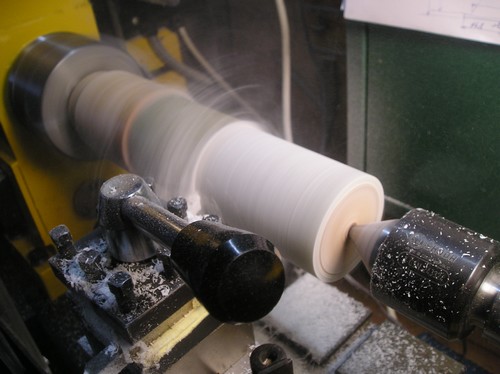

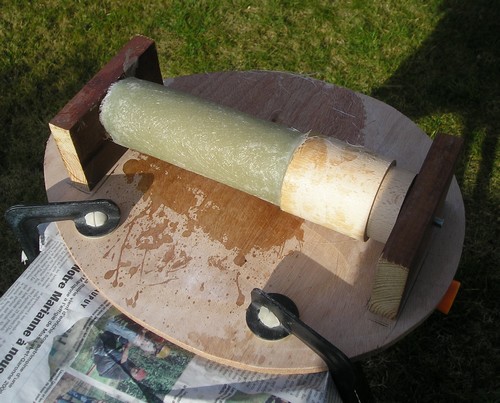

La fibre sur le mandrin En cours d'usinage
 |
 |
|

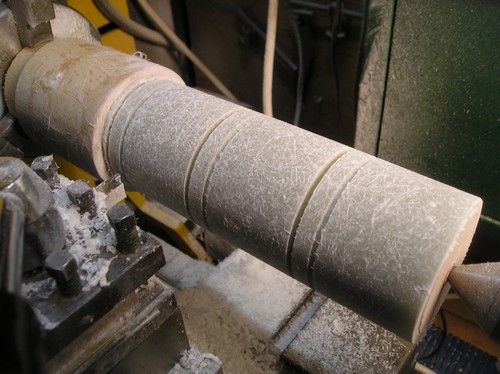

Les trois bagues sont terminées |

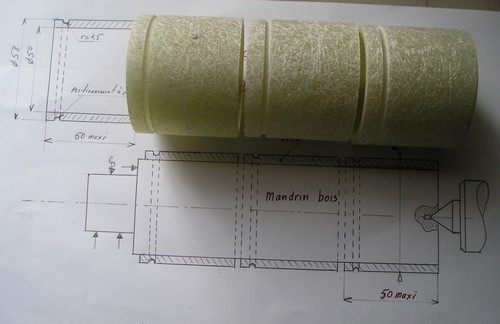

Les trois bagues sur le plan |
 |
 |
|

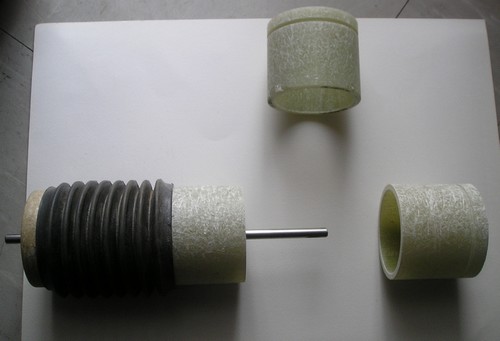

Les trois bagues en position |
|
 |
J'ai commencé à découper le tissus à 11h15 fini d'enrober le mandrin à 12 h , les pièces étaient terminées à 16 h.J'ai profité d'une journée ensoleillée pour résiner à l'extérieur dans le jardin. |
