AUTOMATISATION D' UNE SERINGUE
J'ai dans la tête une future réalisation qui demande un ballast assez petit.
J'ai donc opté pour un ballast à partir d'une seringue de 60 cm3.

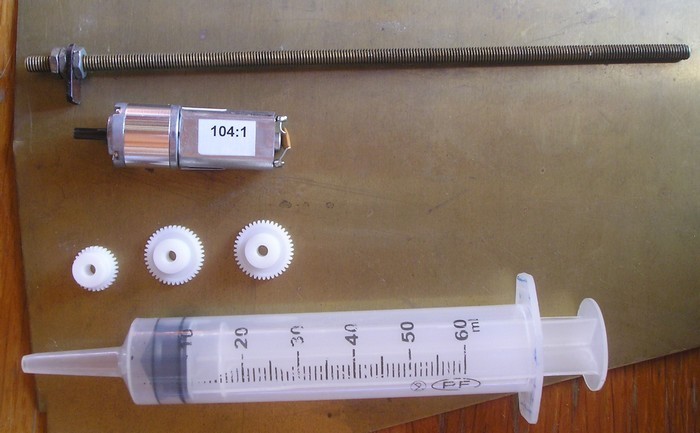

Le matériel
- Plaque en laiton de 1mm
- Tige filetée M6
- Moto réducteur 104:1
- Pignons de 20mm et 16 mm
- Seringue de 60 cm3

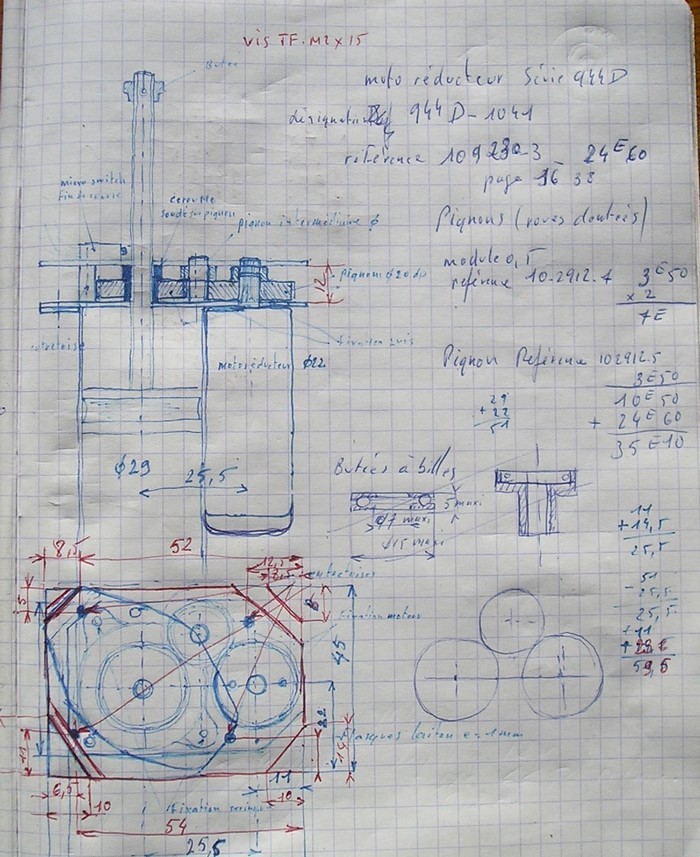

Croquis d'ensemble

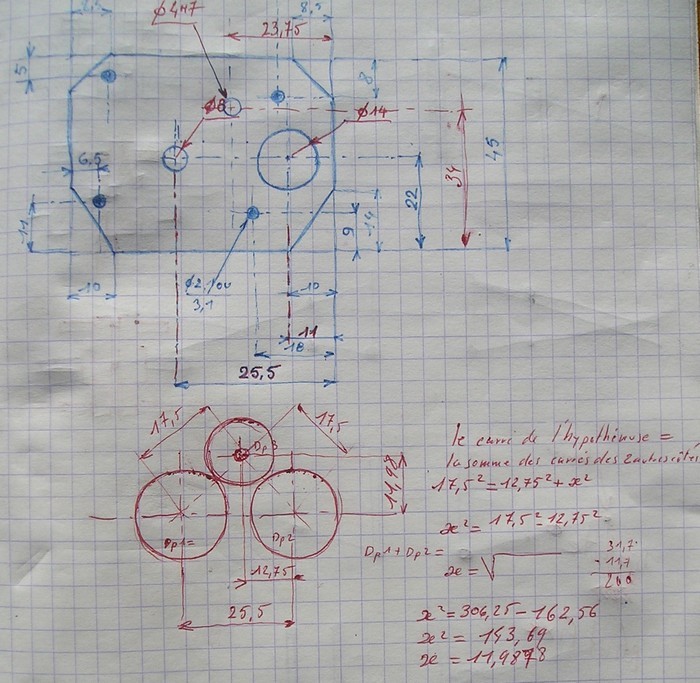

Dessin de détail des flasques

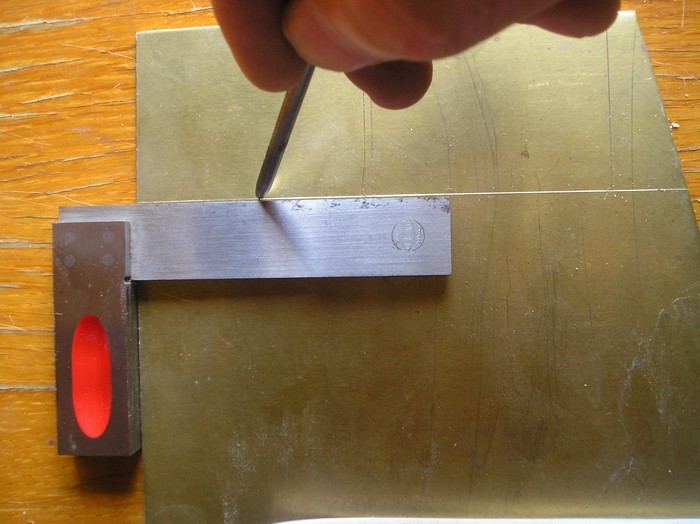

Traçage des flasques

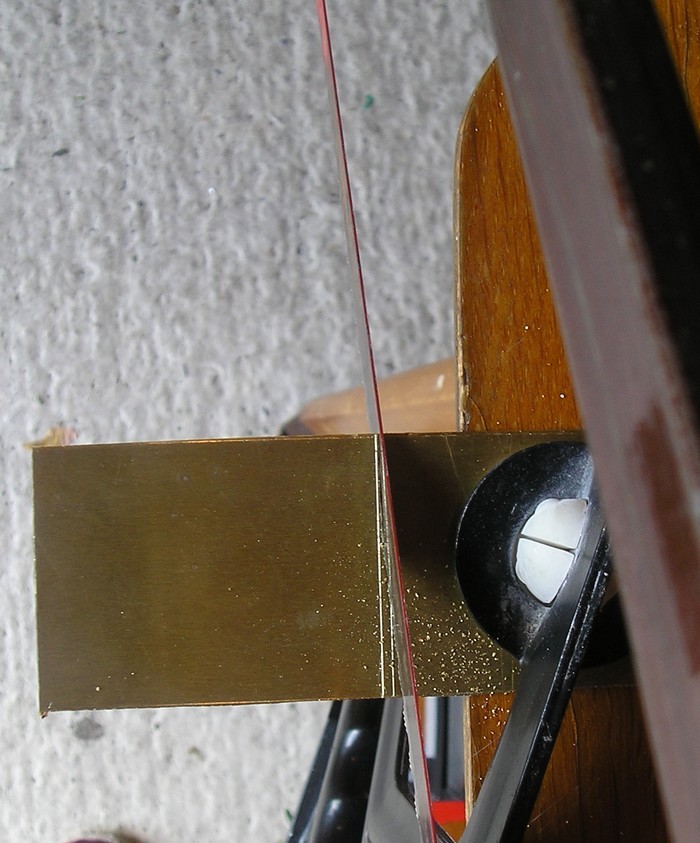

Sciage des flasques
- Apr�s avoir mis aux dimensions 60.5*45 par fraisage

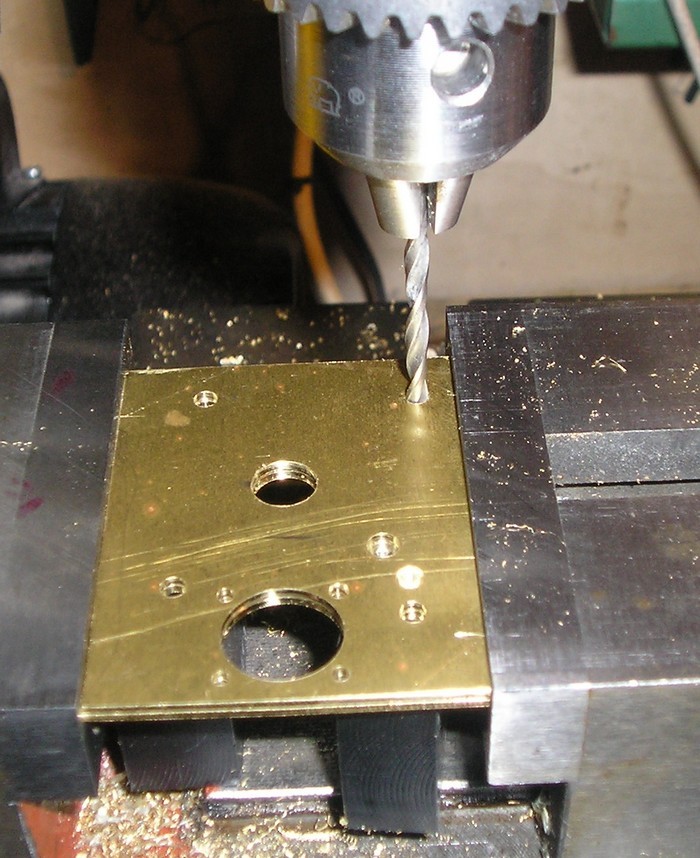

Perçage de tous les trous
- Dessin et usinage du piston pour accueillir le joint
Usinage du piston dans un jet de bronze

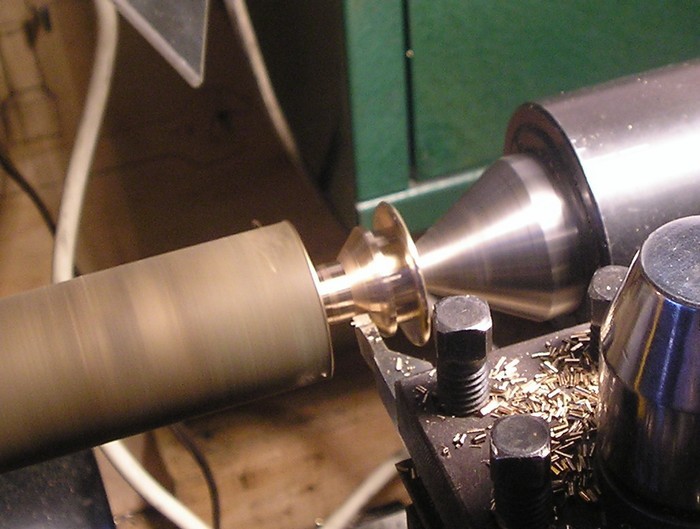

Finition du piston

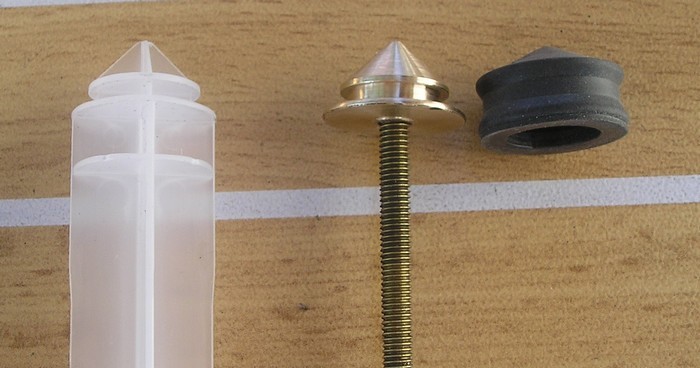

Le piston avec à côté son caoutchouc

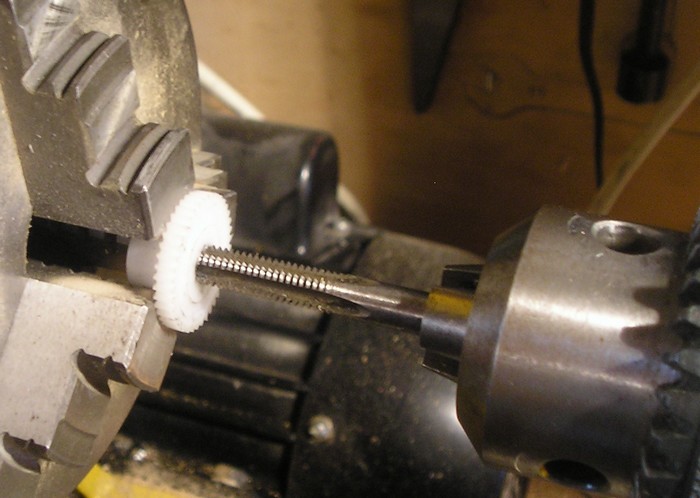

Perçage et taraudage à M6 du pignon entraîneur
Le ballast monté
Informations complémentaires:
- Pour tenir les flasques espacées d'environ 12mm
4 entretoises tirées dans du tube de 4mm (laiton)
4 vis tête fraisée M3*20 avec écrou (laiton)
- Pour fixer la seringue sur le flasque
3 vis tête plate de M 2.5*6 avec écrou (inox)
- Pour fixer le moteur
4 vis tête fraisée M2*6 (inox)
- Pour tenir le pignon moteur sur l'arbre
Vis pointeau de M3*5 (inox)
- Pour tenir le pignon intermédiaire sur son axe en stub de 4mm
Vis pointeau de M3*6
- Pour que les trois pignons soient alignés
deux entretoises de 1.6mm (laiton)
J'ai aussi fixé par 4 vis tête plate M2*6 un guide en PVC pour la tige filetée

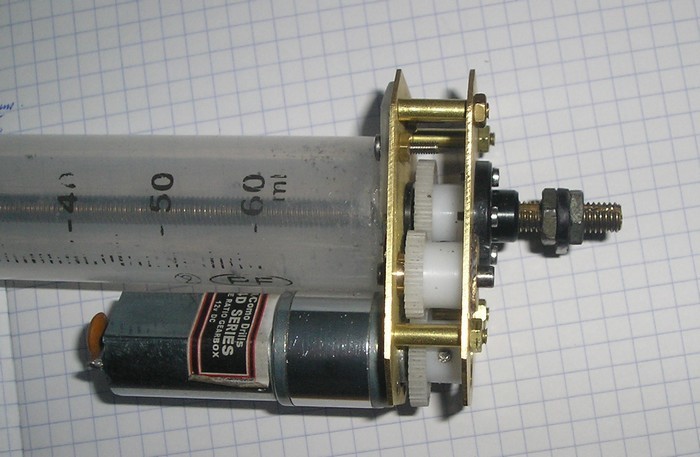

Guide en PVC de la tige filetée
Les essais , déplacement parfait, pas de fuites, mais trop lent,1mn 30 pour
remplir, j'ai donc commandé un moto réducteur de 62.1.
Je suis sur que cela va marcher.
Vidéo avec motoréducteur de 104.1
|
|
On peut remarquer la lenteur du système
Vidéo avec motoréducteur de 62.1
|
|
Une minute pour remplir, je considère que c'est bon
Au début de la page je parle d'une nouvelle réalisation, devinez quoi ?
UNE TORTUE MARINE
La seringue automatisée sera son ballast.
L'étude et l'avancement des travaux est relatée sur une page nouvelle.
Dans l'index cliquer sur : Tortue marine
