Autopsie d'une pompe de chez Conrad
Après deux pompes coincées j'ai décidé de les décortiquer pour comprendre,
j'ai vite compris, le petit axe qui maintient le pignon libre est usiné dans la
masse de la pompe, et est donc en plastique, au bout de maximum deux heures de
fonctionnement le petit téton est usé et même a disparu, le pignon se promène,
agrandit son logement et finit par passer sur une dent du pignon entraîneur donc
coincement assuré fini la navigation.
Pour remédier à cela ne pas attendre l'usure ,démonter la pompe percer au
travers du pignon entraîné et loger un petit axe en inox monté légèrement dur
dans la pompe.
Deuxième solution dessiner sa propre pompe et la fabriquer dans les règles de
L'art, c'est l'objet de cette page

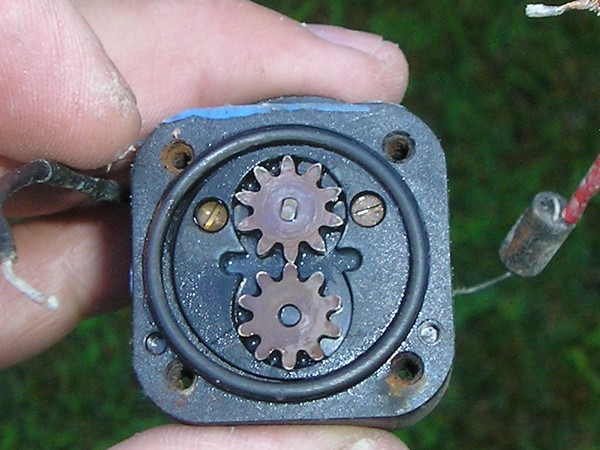

Les engrenages coincés, on voit bien l'usure du logement

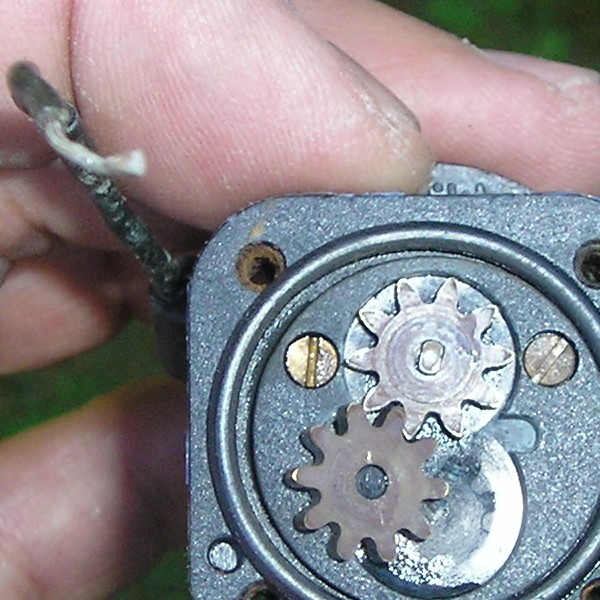

Le téton est cassé, sur l'autre pompe il avait disparu

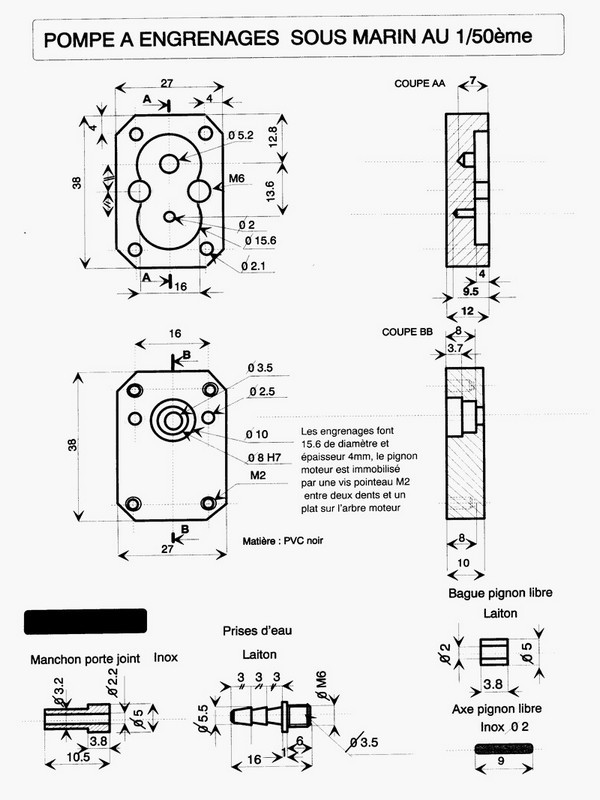

Plan de la pompe
Même conception que la pompe du sous marin au 1/100ème

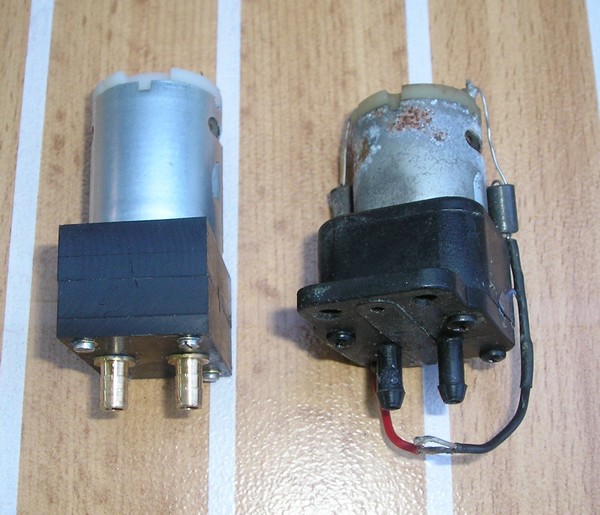

Les deux pompes

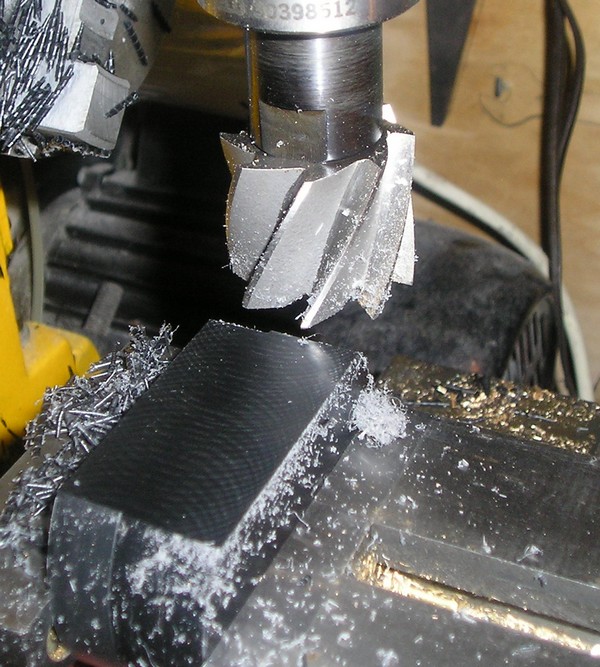

Usinage du bloc de PVC

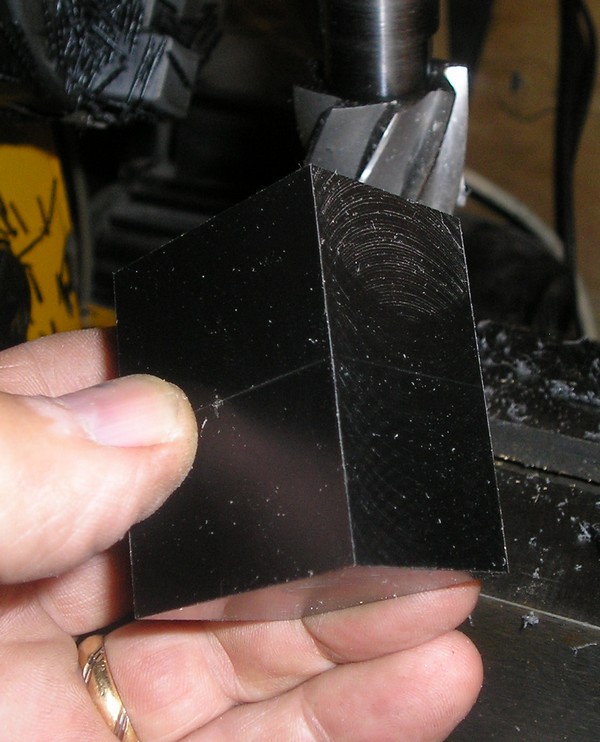

Le bloc terminé

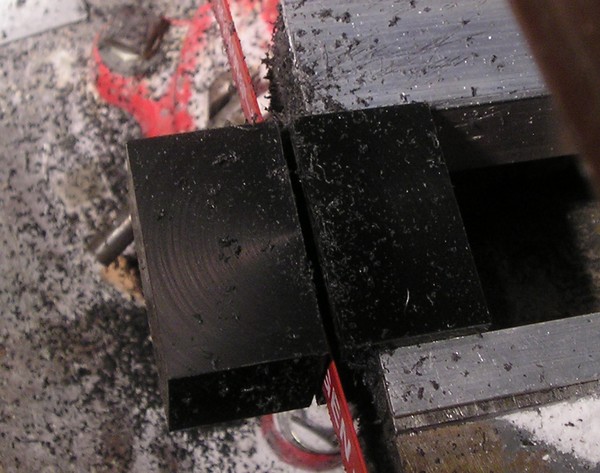

Séparation pour une deuxième pompe

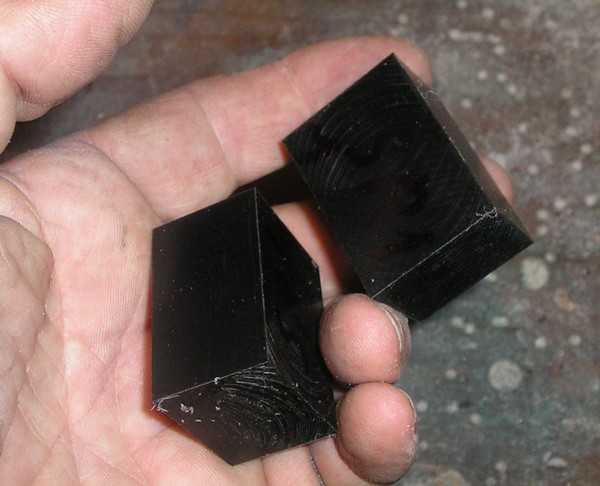

Les deux blocs finis

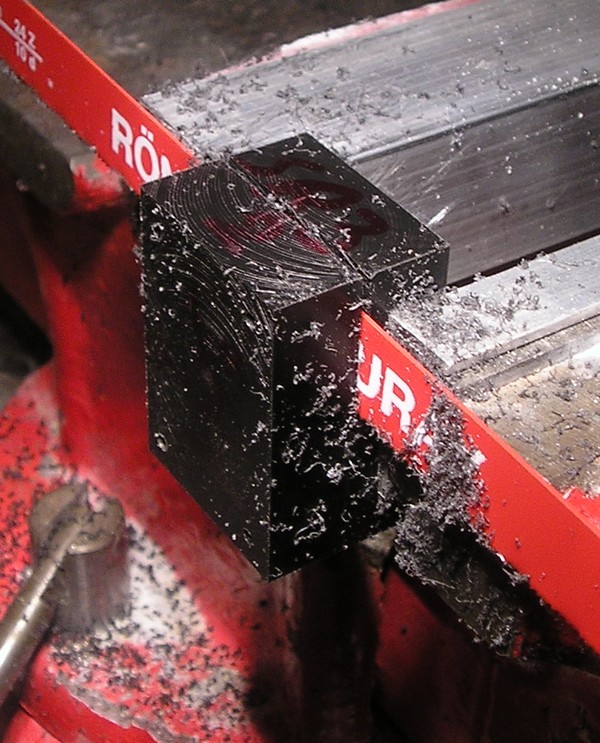

Sciage pour le couvercle

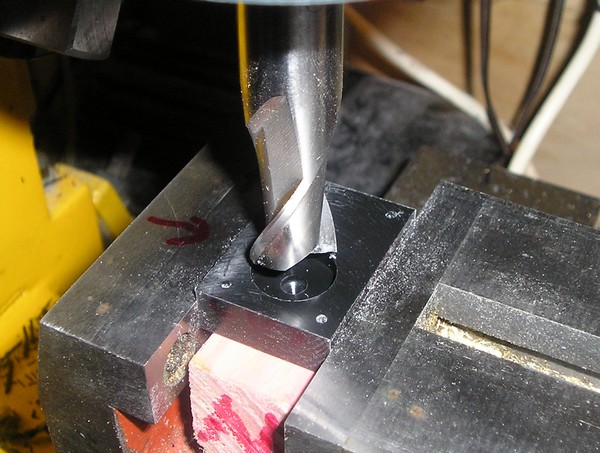

Usinage du logement du pignon moteur

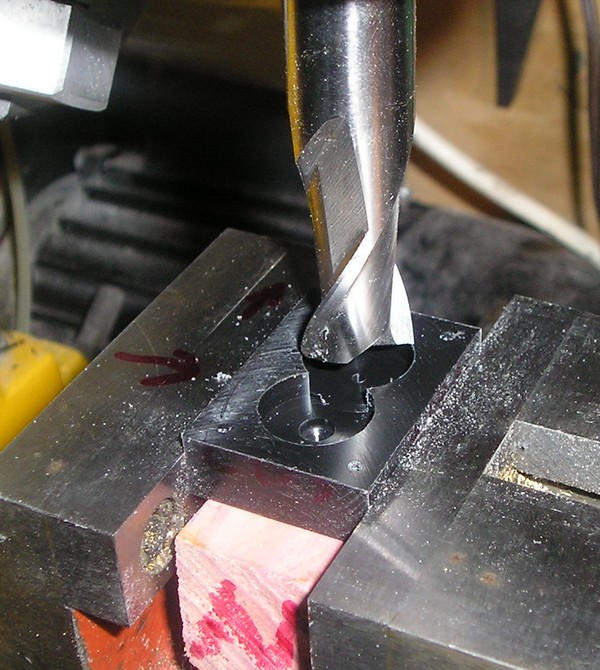

Usinage logement du pignon entraîné

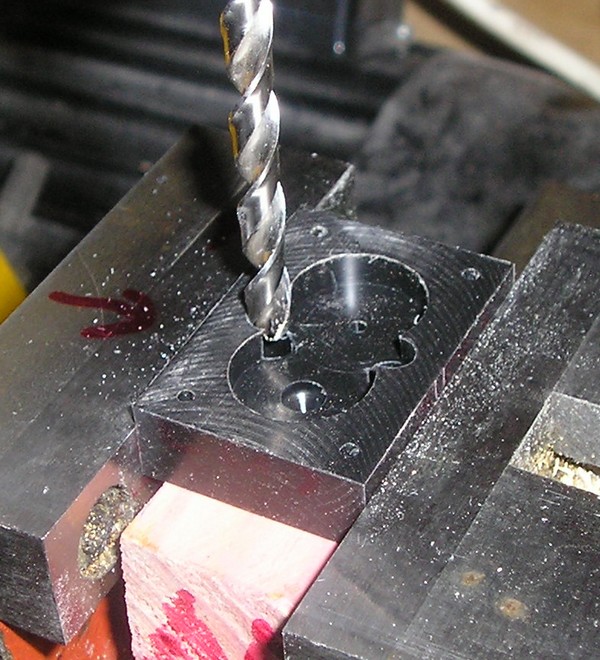

Perçage des arrivées d'eau

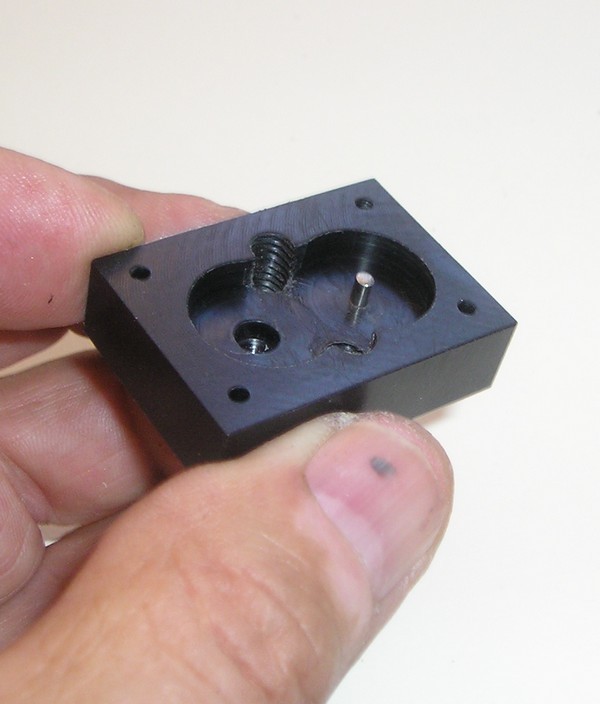

Le corps de pompe terminé, on remarque le petit
axe en inox du pignon entraîné et le taraudage pour
les embouts de raccordements.

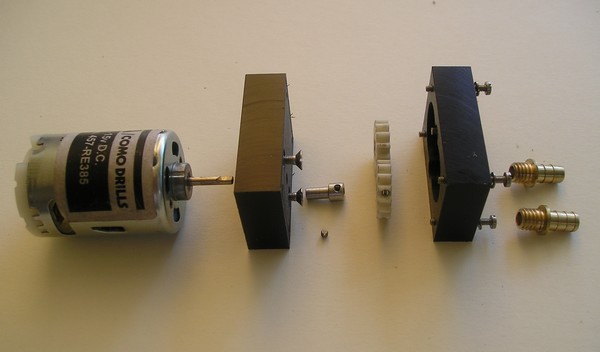

Eclaté de la pompe, on remarque la vis pointeau entre
deux dents du pignon entraîneur.

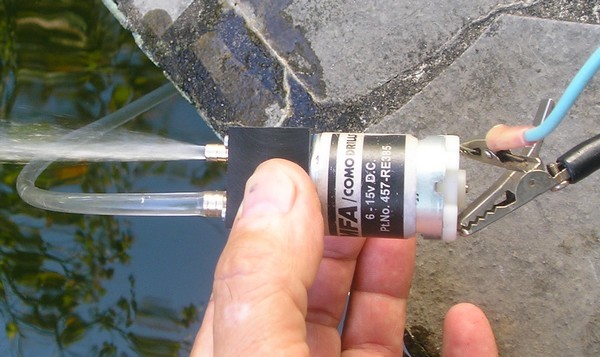

Les essais, concluants.
2 litres à la minute, donc plongée en 15 secondes
car ballast de 0,5 litre
Conclusion: Soit vous m'écoutez et vous ajoutez un petit axe en inox
sur la pompe Conrad, c'est à la portée de tous.
Soit vous fabriquez votre pompe ce qui est plus difficile.
PS: Le joint Spi fait 10 mm en extérieur
2mm d'épaisseur
3mm d'alésage
