LE MODELE EN BOIS
Deux morceaux de 48*28*610 mm chevilles et démontables.
Deux morceaux de 28*18*610 chevilles et démontables entre eux et chevilles et démontables sur les deux
parties de la coque ce qui donne, (VOIR DESSIN) .
Début des travaux d'hercule
Les blocs masters chevilles
-Traçage des emplacements des couples
-Tra�age du contour (vue de dessus, vue de profil).
Sciage profil Rabotage profil
-Mise en forme à l'aide de gabarits découpés dans du carton à partir des couples du plan.
LES BALLASTS

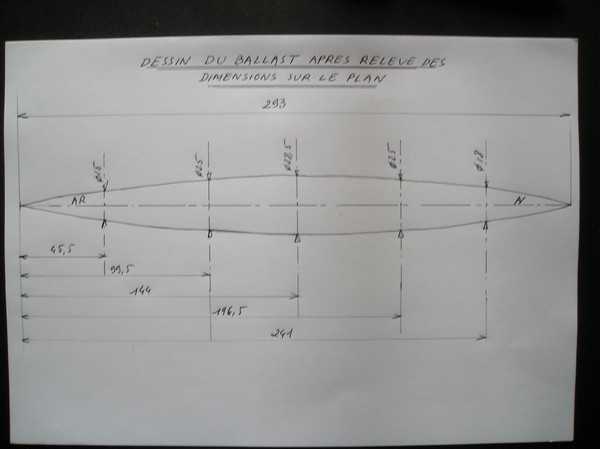

Apr�s avoir relev� les dimensions sur le plan et fait un dessin
- Tournage de la forme des ballasts
- Sciage de la forme des ballasts dans le sens de la longueur
- Ajustage et collage sur les deux demi-coques
- Masticage et ponçage.
Tournage des ballasts Modèle coque et pont finis
LE KIOSQUE: en deux parties fixées sur les deux demi-ponts
